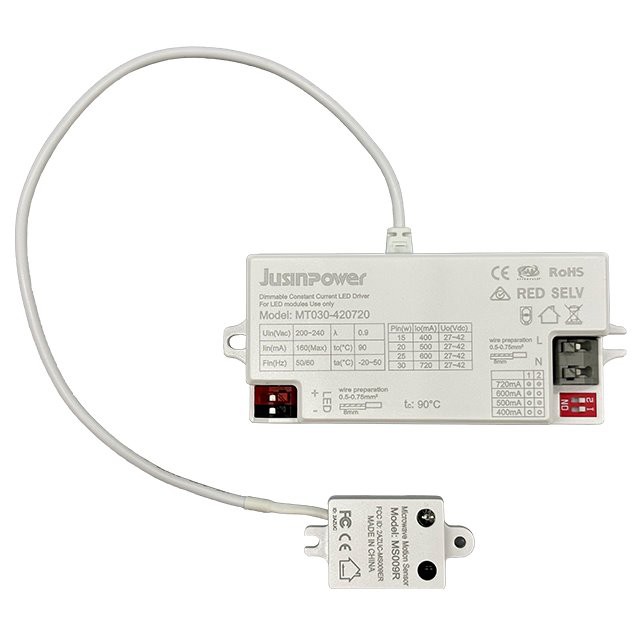

% 88'e kadar yüksek verimlilik 180-265 VAC akıllı sensör LED sürücüsü
Bu LED sürücü, düşük verimli THD için tasarlanmıştır, bu da daha düşük enerji tüketimi ve gelişmiş performansa neden olur. Geniş bir voltaj aralığı içinde çalışır 180-265 VAC, hem konut hem de ticari uygulamalar için ideal olan çeşitli giriş güç kaynaklarıyla uyumlu hale getirir. Sürücü, özellikle ofisler, evler veya sağlık tesisleri gibi ortamlarda konforlu ve göz dostu bir aydınlatma ortamı oluşturmak için gerekli olan, belirgin, tutarlı bir titreşim olmadan pürüzsüz, tutarlı ışık çıkışı sağlayarak tasarlanmıştır.
1. 180-265 VAC girişi, 277VAC'a kadar maksimum giriş voltajı.
2.%88'e kadar yüksek verimlilik, düşük THD.
3. Entegre Mikrodalga Sensörü Bağlantı Sensörü Fonksiyonu.
4.4GHz RF modülü, 25 metreye kadar noktadan noktaya bağlantı mesafesi ile armatürlerin gruplandırılmasını ve bağlantısını sağlar.
En iyi özellikler ve avantajlar:
180-265 VAC girişi
Maksimum 277VAC'a kadar
12V yardımcı güç kaynağı
Mevcut ayarlama
PWM karartma
Harici sensör
Uygulama Senaryosu:

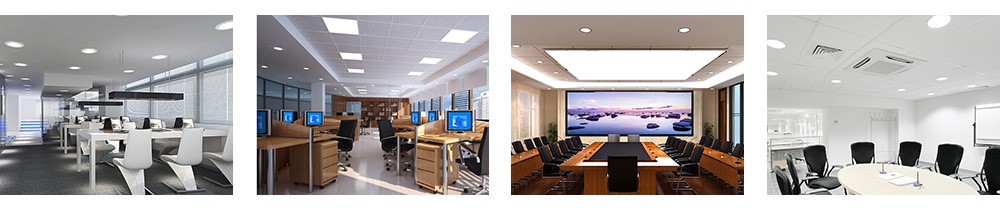

Ticari Aydınlatma: Ofisler ve Konferans Odaları:Mikrodalga algılama teknolojisi, bir kişinin mevcut olup olmadığını otomatik olarak algılayabilir, böylece ışıkları otomatik olarak açıp kapatabilir, elektrik tasarrufu ve rahatlığı artırabilir.
Ürün Detayları:

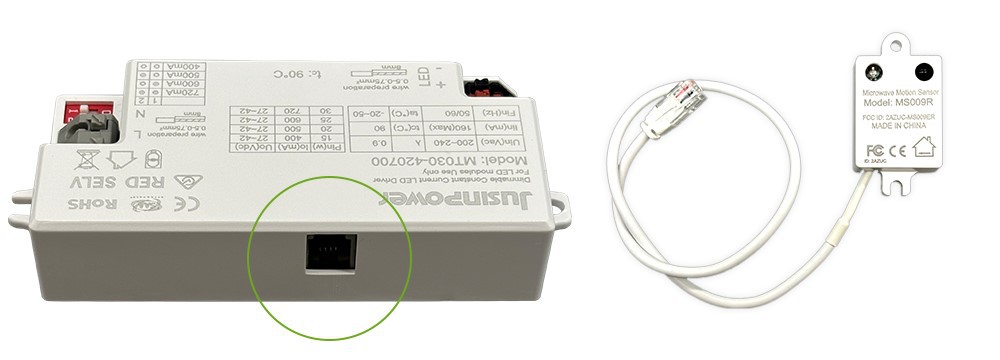

Bu, akıllı modülü bağlayabilen 12V yardımcı kaynağının arayüzüdür.
Esnek aydınlatma kontrolü için pürüzsüz bir 10-100% karartma aralığı sunan PWM karartmayı destekler.
Çeşitli gereksinimleri karşılamak için dört seçilebilir çıktı akım seviyesi sunan akım ayarlaması için DIP anahtarı.

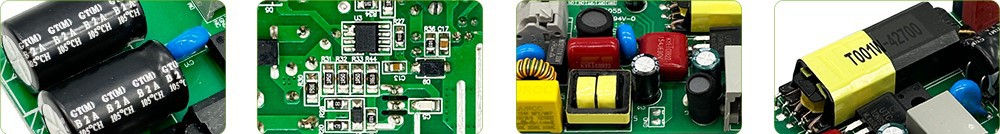

Yüksek Frekanslı Düşük Marka IC Yeterince EMC Bileşenleri Verimliliği Artırdı
Empedans kapasitörü

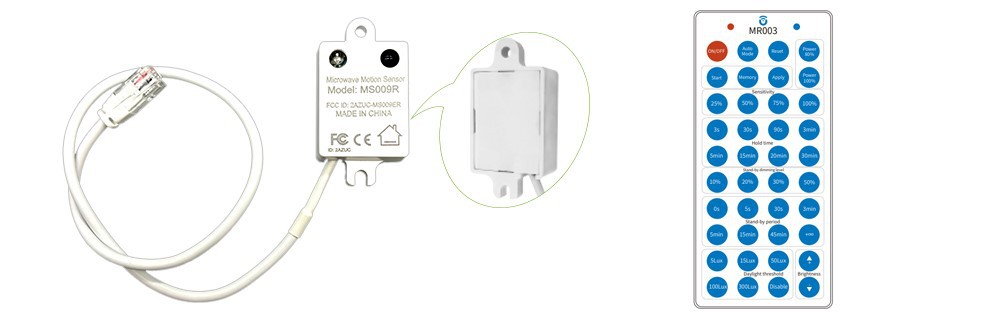

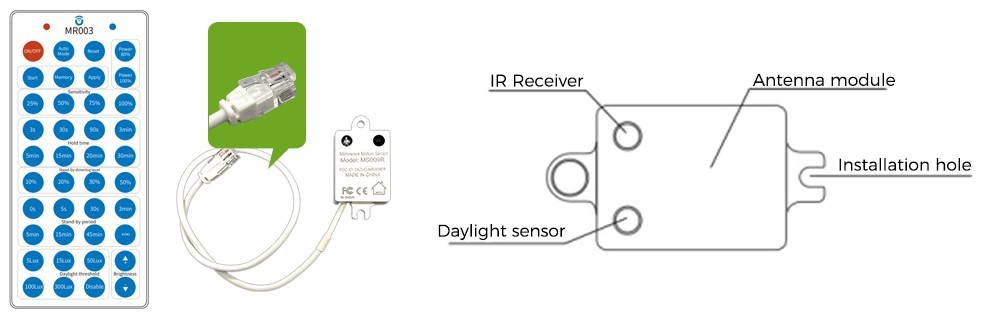

Sensör modülü hakkında
Sensör teknik parametreleri
|
Giriş |
Çalışma voltajı |
5 ~ 24VDC |
|
İşletme akımı |
23mA |
|
|
Çıktı |
Çıktı |
PWM |
|
Sensör Parametreler |
Mikrodalga frekansı |
5.8GHz ± 75MHz |
|
Mikrodalga gücü |
<0.3mW |
|
|
Duyarlılık |
%100\/%75\/%50\/%25 (uzaktan kumandaya bakın) |
|
|
Zaman tutma |
3s\/30s\/90s\/3 dakika\/5 dakika\/15 dakika\/20 dakika\/30 dakika (uzaktan kumandaya bakın) |
|
|
Gün ışığı eşiği |
Devre Dışı Bırak\/300Lux\/100Lux\/50Lux\/15Lux\/5Lux (Uzaktan Kumanda Bakınız) |
|
|
Stand-By Dönem |
0 s\/5s\/30s\/3 dakika\/5 dakika\/15 dakika\/45 dakika\/+∞ (uzaktan kumandaya bakın) |
|
|
Stand-by Parting seviyesi |
%10\/%20\/%30\/%50 (uzaktan kumandaya bakın) |
|
|
Montaj yüksekliği |
Max.9m (tavana monte edilmiş) |
|
|
Algılama aralığı |
RADIUS 4-5 M (Tavan Monte 6m) |
|
|
Çalışma sıcaklığı |
-35 derece ~ 70 derece |
|
|
Garanti |
5 yıl |
|
|
Diğer |
Varsayılan ayar: Duyarlılık 1 0%0, Tutma Zamanı 3s, Gün ışığı eşiği devre dışı bırakma, Stand-By 0s. |
|
Denetleyicinin teknik parametreleri
|
Anahtar |
İşlev |
|
|
Açık\/kapalı |
Hareket modu olmadan ışığı kalıcı olarak aç veya kapalı ayarlamak |
|
|
Otomobil |
Sensör moduna geçin ve en son sensör ayarını geri yükleyin |
|
|
Sıfırlamak |
Sensörü varsayılan bir ayarda çevirin (3s tutma süresi, 0 s stand-by dönem, lüks devre dışı,% 100 hassasiyet). |
|
|
Güç (%80\/%100) |
Güç çıkışını hızlı bir şekilde% 80 veya% 100 olarak ayarlamak |
|
|
Parlaklık (+\/-) |
Uzun, gücü% 20'den% 100'e ayarlamak için bu düğmeye basın, kalıcı modda veya sensör modunda mevcuttur. |
|
|
Başlangıç |
Program Modu |
1. Program moduna BAŞLAT'a basın, ardından ①Sensitivity ② Tutma Zamanını seçin ③ Someting Seviyesi ④ Standby Dönemi ⑤ Gün ışığı eşiği ayarlayın. 2. Adım 1'de seçilmiş parametreleri kaydetmek için bellek basın. 3. ①-⑤ parametrelerini hedef sensöre iletmek için Uygula düğmesine basın. Açıklama: Başlangıçtan sonra, 30'lar içinde ①-⑤ parametre düğmesinden herhangi birine basmanız gerekir, herhangi bir düğmeye basın arasındaki zaman penceresi 30'lardır, 30'lar içinde herhangi bir düğmeye basılmazsa program modundan çıkacaktır. |
|
Hafıza |
Kaydet ayarı |
|
|
Uygula |
Bir anahtar uygulanır |
|
|
Duyarlılık |
Bu alanda hareket algılanacak ve sensörü tetikleyebilecek. % 100 tespit alanı aynı zamanda en güçlü hassasiyet olarak bilinir. |
|
|
Zaman tutma |
Hareketli nesnelerden sonra% 100 parlaklık tutma süresi algılama alanından ayrılır. |
|
|
Stand-by Parting seviyesi |
Bekleme döneminde karartma seviyesi. |
|
|
Stand-By Dönem |

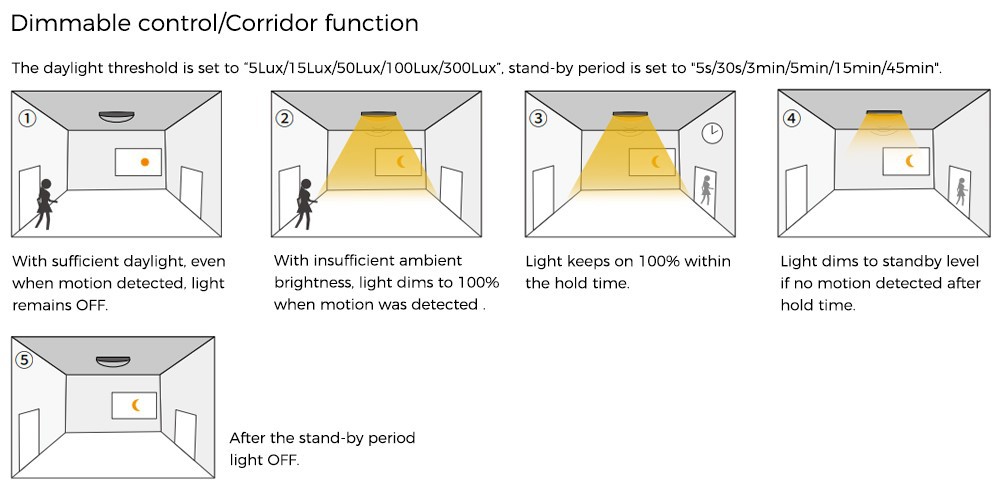

Tamamen değiştirilmeden önce düşük çıkışı tutan ışık süresi. "+∞" olarak önceden ayarlandığında, algılama alanında bir hareket yoksa ve o muz dönmezse ışık her zaman düşük çıkışta tutulur. |
|
|
Gün ışığı eşiği |
Ortam parlaklığının tanımlanması; Sadece ortam parlaklığı önceden ayarlanmış belirli lüks miktardan daha düşük olduğunda, sensör çalışacaktır; "Devre dışı bırak" olarak önceden ayarlandığında, sensör ortam parlaklığına bakılmaksızın hareketi algılayacaktır. |
|
Başvuru
Algılama kapsamı:
Elektriksel Özellik:
TA 25 derecesinde ölçülen çıkış akımı 720mA

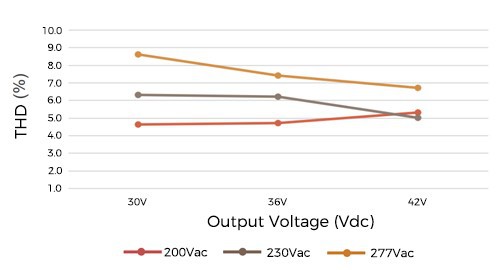

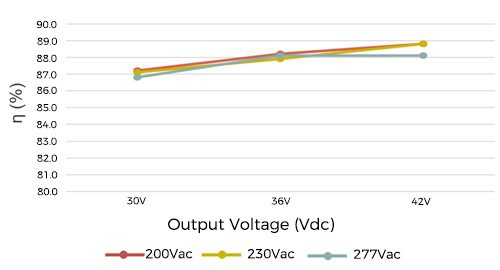

| ★ Verimlilik Vs Çıkış Voltaj Eğrisi | ★ Toplam harmonik bozulma, çıkış voltaj eğrisine karşı |
 |
 |

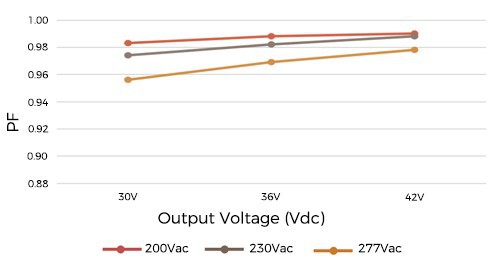

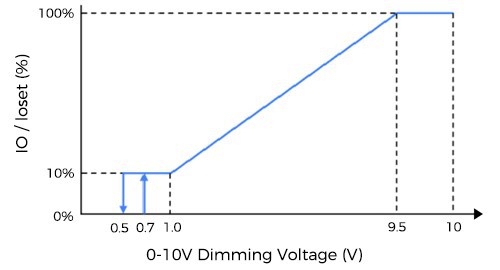

| ★ POER Faktörü VS Çıkış Voltaj Eğrisi | ★ Çıkış akımı vs karartma voltajı (tipik) |
 |
 |
| ★ ömre karşı sıcaklık (derece) | ★ Çıkış Voltajı Vs Çıktı Akımı |
 |
 |
Boyut (mm)
Uzunluk: 115 Genişlik: 46 Yükseklik: 23

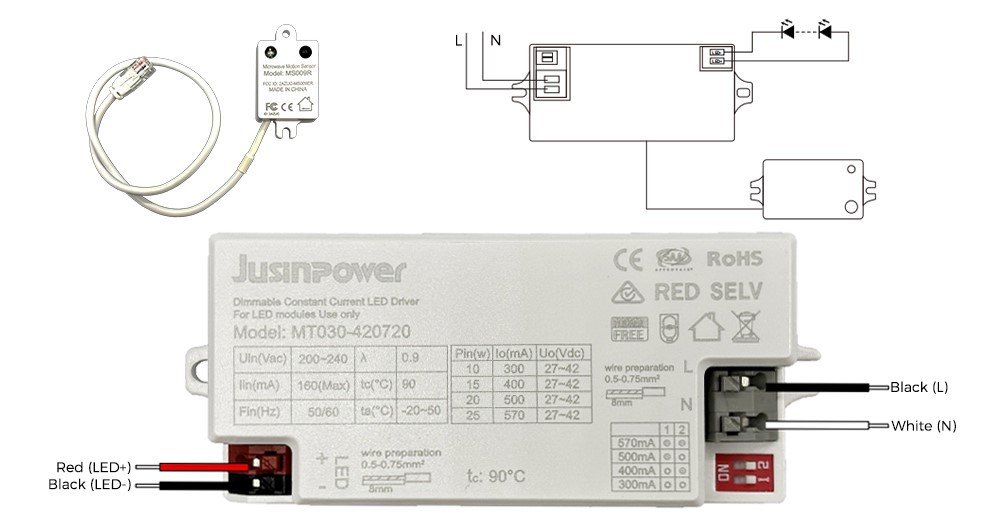

WiringDIAGRAM

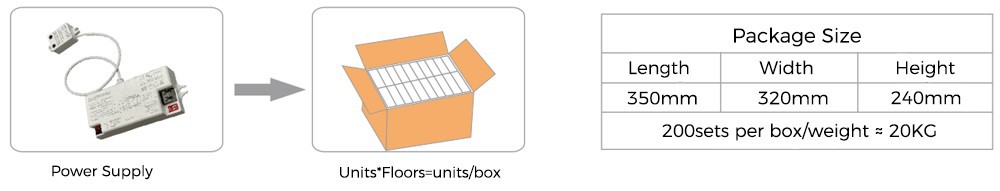

Ürün Ambalajı:
Popüler Etiketler: % 88'e kadar yüksek verimlilik 180-265 vac akıllı sensör LED sürücüsü, Çin% 88'e kadar yüksek verimlilik 180-265 VAC akıllı sensör LED sürücü üreticileri, tedarikçileri, fabrika, 120-277VAC, 350mA sensörü, 5 8GHz sensör sürücüsü, SAA sertifikası, sensör düzeneği, AB pazarı için uygun
Mt 030-420720
|
Performans |
|||||||
|
Model |
Mt 030-420720 |
||||||
|
Giriş |
Gerilim |
180-265 Vac |
|||||
|
Frekans Aralığı (HZ) |
50\/60Hz |
||||||
|
Yeterlik |
%88@230VAC Tam Yük |
||||||
|
Güç faktörü |
0. 9@180Vac\/60Hz'den büyük veya eşit. |
||||||
|
0 'dan büyük veya eşit. 9@230Vac\/60Hz, tam yük |
|||||||
|
{{0 }.9@265vac\/60Hz'den büyük veya eşittir, tam yük |
|||||||
|
THD (tam yük) |
<10 %@180Vac full load |
||||||
|
AC Akım (MAX) |
{0 }.17a@180vac tam yük |
||||||
|
Bekleme Gücü |
<1W |
||||||
|
Inrush akımı (Soğuk Motor Başlangıç) Max |
180V 20a Pik, 500us Süre (% 10 Ipeak) |
||||||
|
230V 25A zirvesi, 600us süresi (% 10 ipek) |
|||||||
|
265V 35A Pik, 800us Süre (% 10 Ipeak) |
|||||||
|
Sızıntı Akımı (Maks) |
<0.15mA@265V |
||||||
|
Çıktı |
Akım (MA)\/voltaj (VDC) Güç (W) |
30-42 vdc\/720mA\/26W |
|||||
|
Mevcut dalgalanma
|
<5% |
||||||
|
Kanal |
1 Çıkış Kanalı |
||||||
|
Doğrusal düzenleme |
±5% |
||||||
|
Yüksüz çıkış voltajı |
<50V |
||||||
|
Başlangıç Zamanı
|
<0.5S@265V ＜1S@180V |
||||||
|
Yardımcı voltaj |
12V\/100mA |
||||||
|
İşlev |
Karartma yöntemi |
5V PWM |
|||||
|
Karartma akımı |
/ |
||||||
|
Karartma aralığı |
%10 -100%(standart) |
||||||
|
Gücü ayarlayın |
Dördüncü dişli daldırma |
||||||
|
Koruma |
Aşırı sıcaklık |
/ |
|||||
|
Aşırı yük |
Yüksek yük voltajı girilemeyecek kadar yüksek koruma. Normale Dön Serbest bırakıldıktan sonra |
||||||
|
Kısa devre |
Hıçkırık moduna girin ve normale dön Serbest bırakıldıktan sonra |
||||||
|
Boyut |
|||||||
|
Uzunluk |
115 mm |
||||||
|
Genişlik |
46 mm |
||||||
|
Yükseklik |
23 mm |
||||||
|
Montaj uzunluğu |
105g |
||||||
|
Ağırlık (g) |
100g |
||||||
|
Çevre |
|||||||
|
Güvenlik standardı |
EN61347 |
||||||
|
CE |
EN61347 |
||||||
|
Çalışma sıcaklığı |
-20 dereceye kadar 50 dereceye kadar |
||||||
|
Depolama sıcaklığı, nem |
-20 dereceye kadar 85 dereceye kadar, 20-90%rh |
||||||
|
Garanti TC |
50000HOUR (S) @TC: 80 derece |
||||||
|
Dalgalanma koruması |
L-N 500V |
||||||
|
IP derecesi |
/ |
||||||
|
Malzeme |
/ |
||||||
|
Seri sürücü |
|||||||
|
Model |
Maksimum güç |
Giriş voltajı |
Çıkış voltajı |
Çıktı Akımı |
Güç faktörü |
Güç Düzenleme |
Yeterlik |
|
Mt 030-420600 (Titreşimsiz) |
21W |
180-265 Vac |
30-42 VDC |
600ma |
0.9 |
Ayarlanabilir |
87% |
|
Mt 030-420720 |
26W |
180-265 Vac |
30-42 VDC |
720mA |
0.9 |
Ayarlanabilir |
88% |
OEM\/ODM
JusinPower ekibi, 12 yıldır LED sürücü ve özelleştirilmiş ürünlerin tasarım ve üretim hizmetleri konusunda uzmanlaşmıştır. OEM ve ODM hizmeti sağlayabiliriz. Müşterinin lamba yapısına, gerekli fonksiyonlara, parametrelere, sertifikasyona vb. Göre, tam bir tasarım, üretim ve satış sonrası hizmetler sunuyoruz.

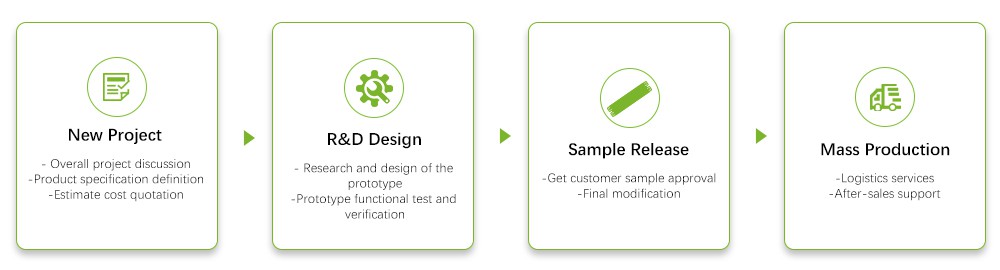

OEM\/ODM hizmetiFDüşük
Yeni Proje: Genel Proje Tartışması Ürün Özellikleri Tanımı Tahmin Maliyet Teklifi. Özel ihtiyaçlarınıza göre, geleneksel standartlardan farklı kişiselleştirilmiş çözümler geliştirebiliriz.
Ar -Ge Tasarım: Prototip Araştırma ve Tasarımı. Prototip fonksiyonel test ve doğrulama. Profesyonel bir Ar-Ge ekibimiz ve konsept tasarımından ürün prototip üretimine kadar size tam süreli hizmetler sunabilen yaklaşık 20 kişilik mühendislerimiz var.
Örnek Sürüm: Müşteri Örneği Onay Final Değişikliği Alın.
Kitle üretimi: lojistik hizmetleri ve satış sonrası hizmet sağlayın.
Sertifika
"ISO9001: 2015" Kalite Yönetim Sistemi Sertifikası ve Ulusal Yüksek Techi Girişim Sertifikası'nı geçti.
Ürünler, China CQC Sertifikasyonu ve International UL, TUV, ROHS, CE, CB, SAA, FCC, CCC dahil çok uluslu sertifikalarla uyumludur.
Fabrika

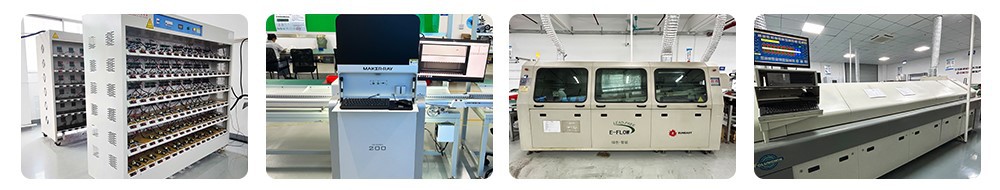

Üretim için Foshan yüksek teknoloji bölgesinde 4000 metrekarelik bir fabrikamız var. Aynı zamanda, sadece yaklaşık 20 kişilik profesyonel bir Ar -Ge ekibimiz değil, aynı zamanda destekleyecek gelişmiş ekipmanlara da sahibiz. SMT Makinesi, Otomatik Yapıştırma Makinesi, Yaşlı Araç, Geri Çekme Lehim vb. Yılda 1 milyon gönderiye ulaşabilen yaklaşık 80 kişilik üretim hattı!
