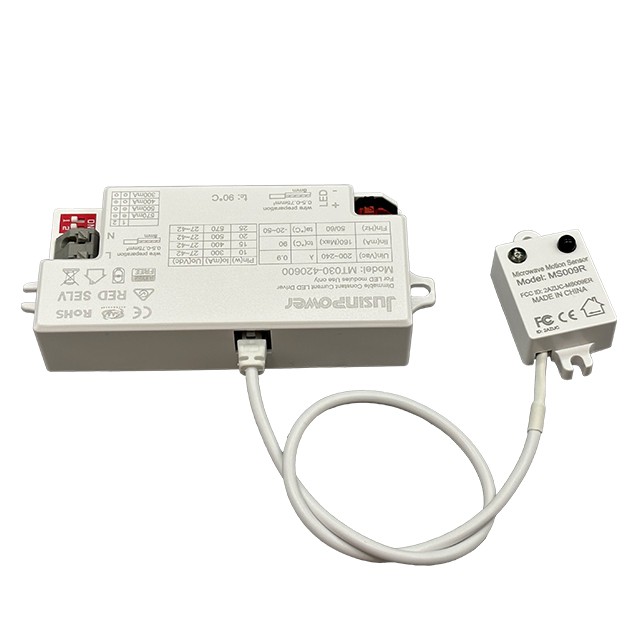

Küçük boyutlu 21W 600mA Titreşim Ücretsiz Akıllı Sensör LED sürücüsü Downlight için
Compact 21W LED sürücüsü, güvenilir performans sunarken kolayca sıkı alanlara uyan yerden tasarruf sağlayan, küçük bir form faktörü sunan Downlight, Chandeliers, Duvar Lambaları uygulamaları için özel olarak tasarlanmıştır. 600mA sabit bir akım çıkışıyla, LED ışık kaynağına en uygun güç sağlar, kararlı ve tutarlı parlaklık sağlar. Sürücü, görünür bir titreme olmadan pürüzsüz ve hatta ışık dağılımı sağlayarak, görsel konforu arttıran ve göz zorluğunu azaltan, konut ve ticari alanlarda uzun süreli kullanım için ideal hale getiren pürüzsüz ve hatta ışık dağılımı sağlayacak şekilde tasarlanmıştır. Akıllı sensör teknolojisi ile entegre olan sürücü, ışık yoğunluğunu hareket algılama veya ortam ışık seviyelerine göre otomatik olarak ayarlayabilir ve enerji tasarruflu, talep üzerine aydınlatma kontrolüne izin verebilir. Bu, hem alan verimliliği hem de akıllı, enerji tasarrufu sağlayan aydınlatmanın gerekli olduğu uygulamalar için mükemmel bir çözüm haline getirir.
1. Ticari downlights, avizeler, duvar lambaları ve diğer küçük alan lambaları için uygun.
2. Aşağı Koruma, Kısa Devre Koruması.
3. depolama sıcaklığı -20 derecesi ile 85 derece arasında tutulmalıdır
4.Flicker ücretsiz sabit akım çıkış sürücüsü
En iyi özellikler ve avantajlar:
12V yardımcı güç kaynağı
Mevcut ayarlama
3 yıl garanti
PWM karartma
Flicker Free

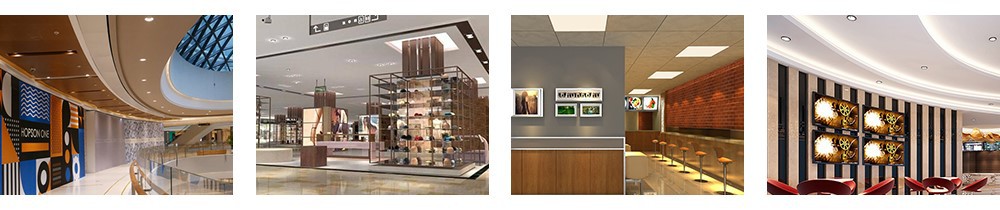

Uygulama Senaryosu:
Ticari Aydınlatma: Alışveriş Merkezleri ve Perakende MağazasıS: İndüksiyon yoluyla ışıkları açık ve kapalı olarak kontrol ederek, parlaklık müşteri akışına göre ayarlanabilir, enerji tasarrufunu geliştirir ve müşterilere rahat bir alışveriş ortamı sağlar.
PRoduct Detayları:

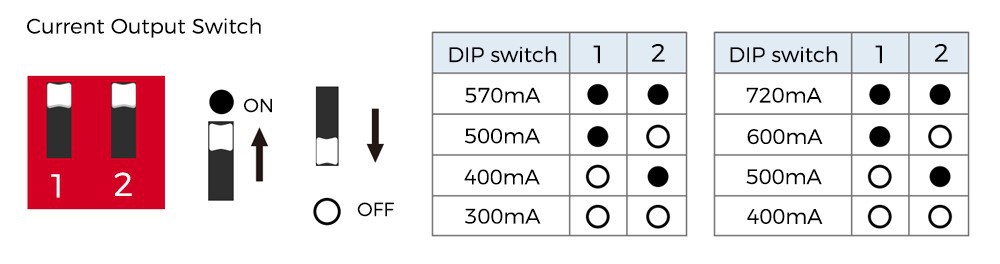

Çeşitli gereksinimleri karşılamak için dört seçilebilir çıktı akım seviyesi sunan akım ayarlaması için DIP anahtarı.

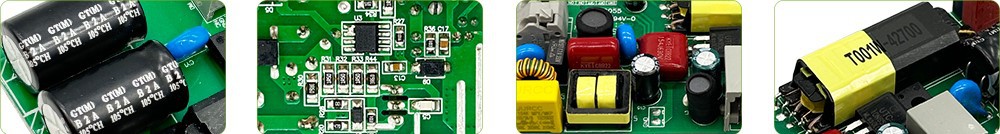

Yüksek Frekanslı Düşük Marka IC Yeterince EMC Bileşenleri Verimliliği Artırdı
Empedans kapasitörü

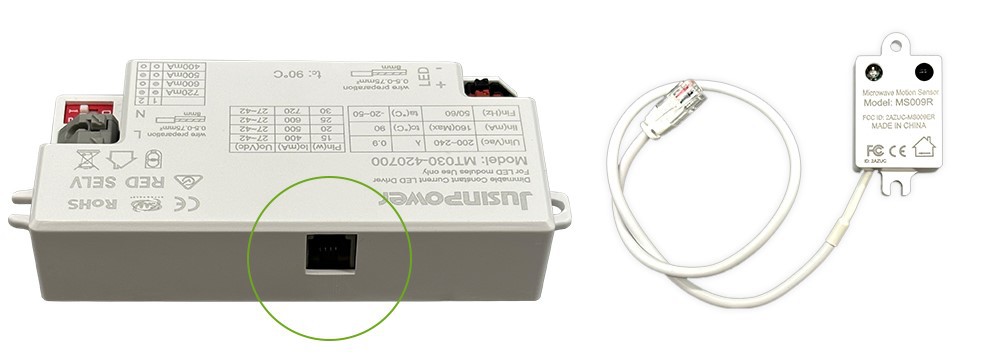

Bu, akıllı modülü bağlayabilen 12V yardımcı kaynağının arayüzüdür.
Esnek aydınlatma kontrolü için pürüzsüz bir 10-100% karartma aralığı sunan PWM karartmayı destekler.

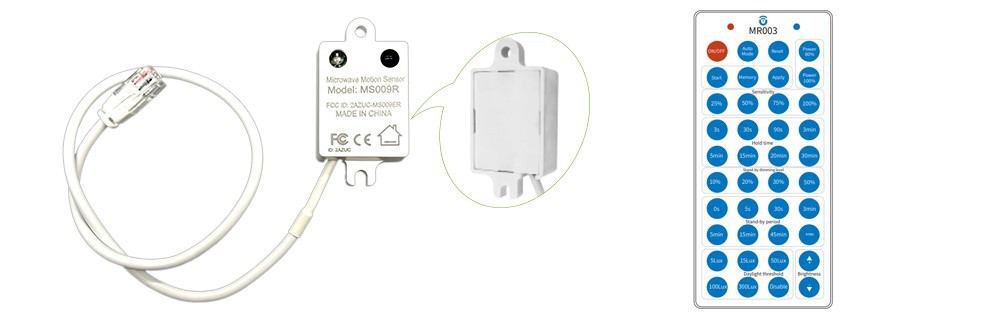

Sensör modülü hakkında
Sensör teknik parametreleri
|
Giriş |
Çalışma voltajı |
5 ~ 24VDC |
|
İşletme akımı |
23mA |
|
|
Çıktı |
Çıktı |
PWM |
|
Sensör Parametreler |
Mikrodalga frekansı |
5.8GHz ± 75MHz |
|
Mikrodalga gücü |
<0.3mW |
|
|
Duyarlılık |
%100\/%75\/%50\/%25 (uzaktan kumandaya bakın) |
|
|
Zaman tutma |
3s\/30s\/90s\/3 dakika\/5 dakika\/15 dakika\/20 dakika\/30 dakika (uzaktan kumandaya bakın) |
|
|
Gün ışığı eşiği |
Devre Dışı Bırak\/300Lux\/100Lux\/50Lux\/15Lux\/5Lux (Uzaktan Kumanda Bakınız) |
|
|
Stand-By Dönem |
0 s\/5s\/30s\/3 dakika\/5 dakika\/15 dakika\/45 dakika\/+∞ (uzaktan kumandaya bakın) |
|
|
Stand-by Parting seviyesi |
%10\/%20\/%30\/%50 (uzaktan kumandaya bakın) |
|
|
Montaj yüksekliği |
Max.9m (tavana monte edilmiş) |
|
|
Algılama aralığı |
RADIUS 4-5 M (Tavan Monte 6m) |
|
|
Çalışma sıcaklığı |
-35 derece ~ 70 derece |
|
|
Garanti |
5 yıl |
|
|
Diğer |
Varsayılan ayar: Duyarlılık 1 0%0, Tutma Zamanı 3s, Gün ışığı eşiği devre dışı bırakma, Stand-By 0s. |
|

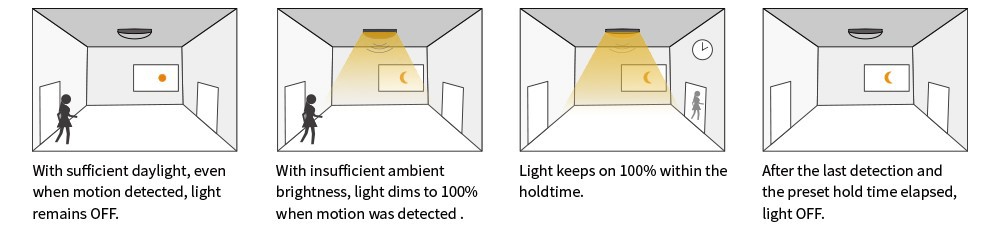

Başvuru

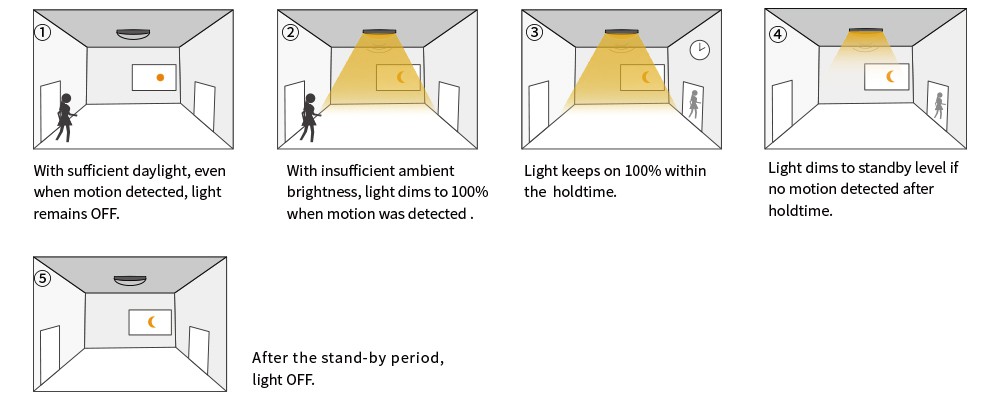

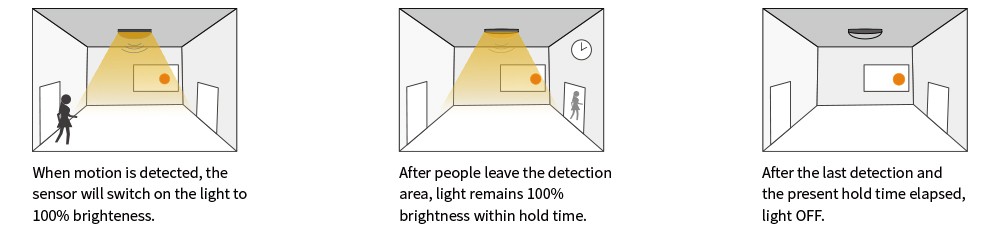

Açma\/Kapalı İşlevi:
Gün ışığı eşiği "3 0 0Lux\/100Lux\/50Lux\/15Lux\/5Lux olarak ayarlanmıştır.
Gün ışığı eşiği "devre dışı bırakacak" olarak ayarlanmıştır. Hareketi tespit ettiğinde, insanlar ayrıldıktan sonra, bekleme döneminden sonra aydınlatın.
Dimmable kontrol\/koridor işlevi:
Gün ışığı eşiği "10Lux\/25Lux\/50Lux, stand-by dönem" 5s\/30s\/3 dakika\/5 dakika\/45 dakika "olarak ayarlanmıştır.

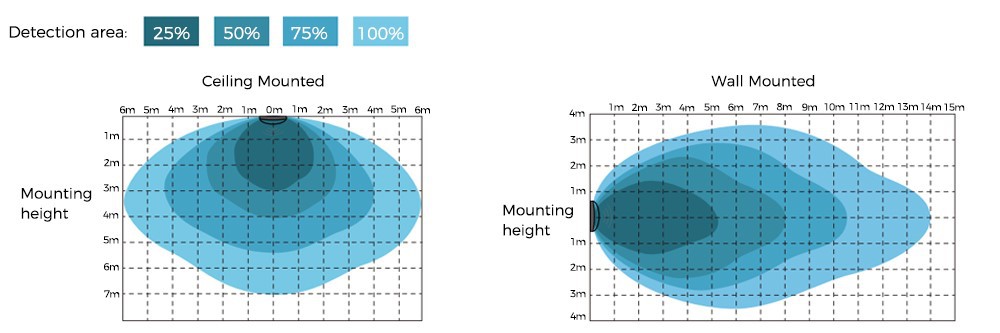

Algılama kapsamı:
Elektriksel Özellik:
TA 25 derecesinde ölçülen çıkış akımı 720mA

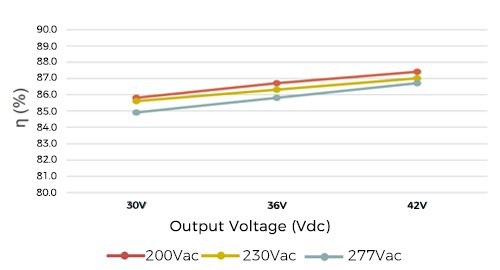

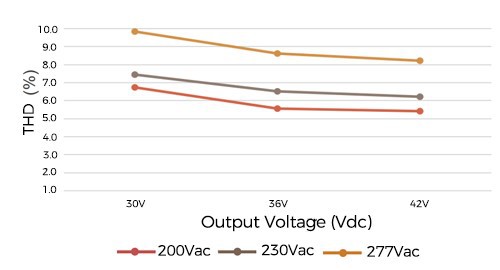

| ★ Verimlilik Vs Çıkış Voltaj Eğrisi | ★ Toplam harmonik bozulma, çıkış voltaj eğrisine karşı |
 |
 |
| ★ Güç Faktörü VS Çıkış Voltaj Eğrisi | ★ Çıkış akımı vs karartma voltajı (tipik) |
 |
 |

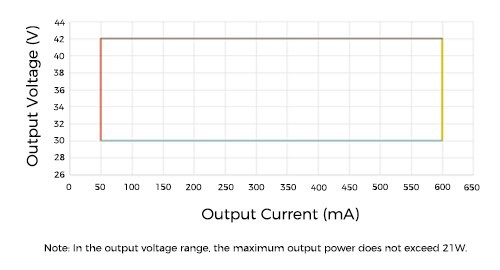

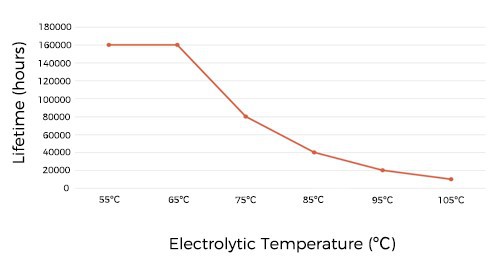

| ★ ömre karşı sıcaklık (derece) | ★ Çıkış Voltajı Vs Çıktı Akımı |
 |
 |

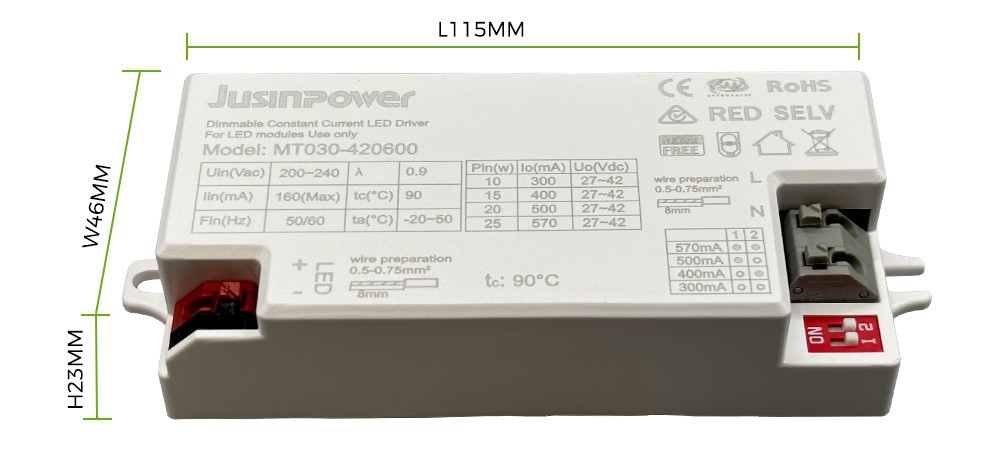

Boyut (mm)
Uzunluk: 115 Genişlik: 46 Yükseklik: 23
WiringDIAGRAM
AC voltaj girişi 180-265 v. DC çıkış terminali. 12V yardımcı arayüzü olan taraf, akıllı modüle bağlanabilir. Pozitif ve negatif kutuplarla işaretlenmiş, LED ışığını bağladığınız yerdir. Güç bir
harici daldırma anahtarı.

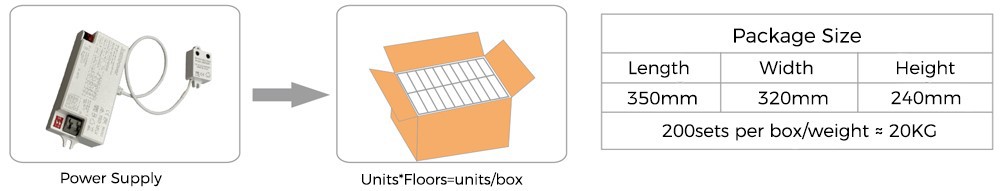

Ürün Ambalajı:
Popüler Etiketler: Küçük boy 21W 600mA Titreşim Ücretsiz Akıllı Sensör LED sürücüsü Downlight, Çin Küçük Boyutu 21W 600mA Titreşim Ücretsiz Akıllı Sensör LED Sürücüsü Downlight Üreticileri, Tedarikçiler, Fabrika, Ayarlanabilir 3cct, Düşük THD 10, 12V yardımcı sürücüye sahip izole olmayan sabit akım sürücüsü, Sensör Kontrol Sistemi, Sensör İnovasyonu, Strob ile tek kutuplu
Mt 030-420600
|
Performans |
|||||||
|
Model |
Mt 030-420600 |
||||||
|
Giriş |
Gerilim |
180-265 Vac |
|||||
|
Frekans Aralığı (HZ) |
50\/60Hz |
||||||
|
Yeterlik |
%87@230VAC Tam Yük |
||||||
|
Güç faktörü |
0. 9@180Vac\/60Hz'den büyük veya eşit. |
||||||
|
0 'dan büyük veya eşit. 9@230Vac\/60Hz, tam yük |
|||||||
|
{{0 }.9@265vac\/60Hz'den büyük veya eşittir, tam yük |
|||||||
|
THD (tam yük) |
<10 %@180Vac full load |
||||||
|
AC Akım (MAX) |
{0 }.14a@180vac tam yük |
||||||
|
Bekleme Gücü |
<1W |
||||||
|
Inrush akımı (Soğuk Motor Başlangıç) Max |
180V 20a Pik, 500us Süre (% 10 Ipeak) |
||||||
|
230V 25A zirvesi, 600us süresi (% 10 ipek) |
|||||||
|
265V 35A Pik, 800us Süre (% 10 Ipeak) |
|||||||
|
Sızıntı Akımı (Maks) |
<0.15mA@265V |
||||||
|
Çıktı |
Akım (MA)\/voltaj (VDC) Güç (W) |
30-42 VDC\/600MA\/21W |
|||||
|
Mevcut dalgalanma
|
<5% |
||||||
|
Kanal |
1 Çıkış Kanalı |
||||||
|
Doğrusal düzenleme |
±5% |
||||||
|
Yüksüz çıkış voltajı |
<50V |
||||||
|
Başlangıç Zamanı
|
<0.5S@265V ＜1S@180V |
||||||
|
Yardımcı voltaj |
12V\/100mA |
||||||
|
İşlev |
Karartma yöntemi |
5V PWM |
|||||
|
Karartma akımı |
/ |
||||||
|
Karartma aralığı |
%10 -100%(standart) |
||||||
|
Gücü ayarlayın |
Dördüncü dişli daldırma |
||||||
|
Koruma |
Aşırı sıcaklık |
/ |
|||||
|
Aşırı yük |
Yüksek yük voltajı girilemeyecek kadar yüksek koruma. Normale Dön Serbest bırakıldıktan sonra |
||||||
|
Kısa devre |
Hıçkırık moduna girin ve normale dön Serbest bırakıldıktan sonra |
||||||
|
Boyut |
|||||||
|
Uzunluk |
115 mm |
||||||
|
Genişlik |
46 mm |
||||||
|
Yükseklik |
23 mm |
||||||
|
Montaj uzunluğu |
105g |
||||||
|
Ağırlık (g) |
100g |
||||||
|
Çevre |
|||||||
|
Güvenlik standardı |
EN61347 |
||||||
|
CE |
EN61347 |
||||||
|
Çalışma sıcaklığı |
-20 dereceye kadar 50 dereceye kadar |
||||||
|
Depolama sıcaklığı, nem |
-20 dereceye kadar 85 dereceye kadar, 20-90%rh |
||||||
|
Garanti TC |
50000HOUR (S) @TC: 80 derece |
||||||
|
Dalgalanma koruması |
L-N 500V |
||||||
|
IP derecesi |
/ |
||||||
|
Malzeme |
/ |
||||||
|
Seri sürücü |
|||||||
|
Model |
Maksimum güç |
Giriş voltajı |
Çıkış voltajı |
Çıktı Akımı |
Güç faktörü |
Güç Düzenleme |
Yeterlik |
|
Mt 030-420600 (Titreşimsiz) |
21W |
180-265 Vac |
30-42 VDC |
600ma |
0.9 |
Ayarlanabilir |
87% |
|
Mt 030-420720 |
26W |
180-265 Vac |
30-42 VDC |
720mA |
0.9 |
Ayarlanabilir |
88% |
OEM\/ODM
JusinPower ekibi, 12 yıldır LED sürücü ve özelleştirilmiş ürünlerin tasarım ve üretim hizmetleri konusunda uzmanlaşmıştır. OEM ve ODM hizmeti sağlayabiliriz. Müşterinin lamba yapısına, gerekli fonksiyonlara, parametrelere, sertifikasyona vb. Göre, tam bir tasarım, üretim ve satış sonrası hizmetler sunuyoruz.
Garanti
Ürünlerimiz 3- yıl garantisi veya 5- yıl garantisi ile birlikte gelir, bu nedenle herhangi bir hizmet kalitesi sorunu hakkında endişelenmenize gerek yoktur.
Şirket Profili
2012 yılında kurulan Shenzhen Jusin Technology Co., Ltd., LED sürücüsünün araştırma ve geliştirme, üretim, üretim, satış ve hizmetini entegre eden ulusal bir yüksek teknoloji işletmesidir. 2016 yılında, acil sürücü üretimi, 2000 metrekarelik 1000 metrekare arasında genişlemiştir. Foshan şubesi 2022'de kurulacak ve factory üretim için satın alınacak. Foshan fabrikası resmi olarak üretime alındı ve yıllık 3 milyon güç kaynağı üretildi. Mükemmel mühendislik deneyimi ve arka planımız olarak yüksek ürün kalitesi, endüstri standartlarına uygun ürün performansı. Size verimli, yüksek performanslı LED sürücü ürünleri ve aydınlatma kontrol çözümleri sunmak için.
