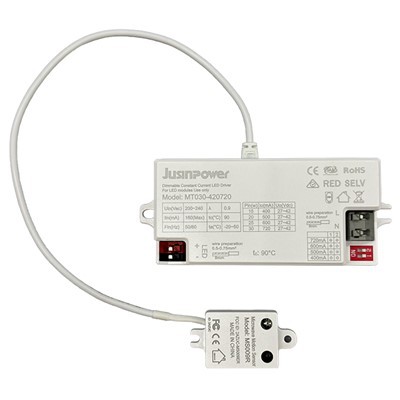

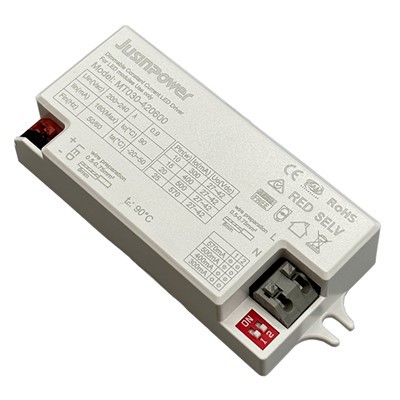

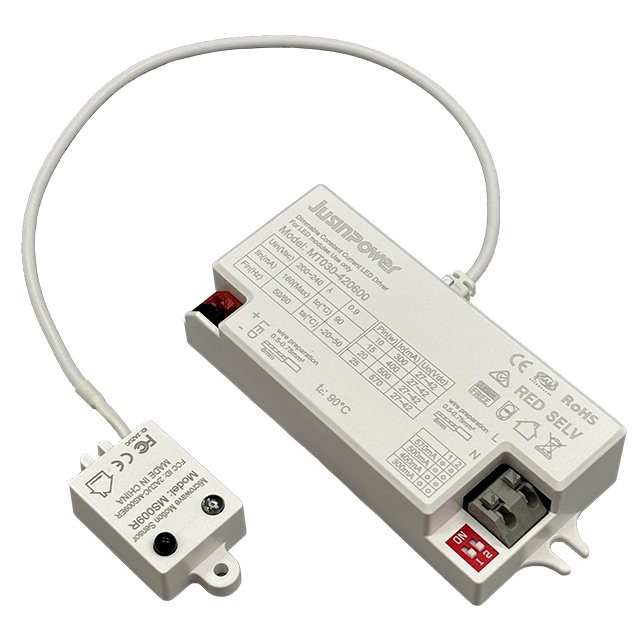

Üç Seviyeli Karartma Sınıf 2 Sensör Sürücüsü harici ileDalmakScadı
Üç seviyeli karartma LED sürücüsü, üç ayarlanabilir parlaklık seviyesi sağlayacak şekilde tasarlanmıştır ve
Çeşitli aydınlatma uygulamaları için optimum esneklik ve kontrol sunan harici bir daldırma anahtarı. Entegre sensör teknolojisi ile sürücü, ışık çıkışını ortam ışık koşullarına veya hareketine göre otomatik olarak ayarlar ve istenen aydınlatmayı korurken enerji verimliliğini sağlar. Sürücü, Sınıf 2 güvenlik standartlarını karşılamak için tasarlanmıştır, düşük voltaj uygulamalarında kullanılmak üzere güvenli olmasını sağlar ve elektrik tehlikelerine karşı koruma sağlar.
1. Tri-seviyesi karartma kontrol sensörü sürücüsü.
2. Uzaktan kumanda ayarlarını destekler.
3.5.8GHz sabit frekans çıkışı, güçlü anti-etkileşim kapasitesi.
4. 5 yıl garanti sağlar.
5. Dip Anahtarı Açma\/Kapalı Kombinasyon Ayarları ile Output Akım Düzeyleri seçilebilir.
En iyi özellikler ve avantajlar:
Harici sensör
Titreşimsiz
Aşırı yük koruması
Mevcut ayarlama
Yüksek PF ve düşük thd
Uygulama Senaryosu:
Akıllı Ev: Mutfak, Banyo, Duvar Işıkları:Mikrodalga algılama lambası kontrol sistemi iç mekan ışığını otomatik olarak ayarlayabilir ve akıllı ev ortamındaki ışık kaynağı yönetimini gerçekleştirebilir. Oturma Odası, Yatak Odası: Akıllı ev sistemi ile birleştirildiğinde, birisi odaya girdiğinde veya terk ettiğinde, ışıklar otomatik olarak açılır veya kapatılır, ev rahatlığını ve enerji tasarrufu efektlerini artırır.
PRoduct Detayları:
Çeşitli gereksinimleri karşılamak için dört seçilebilir çıktı akım seviyesi sunan akım ayarlaması için DIP anahtarı.

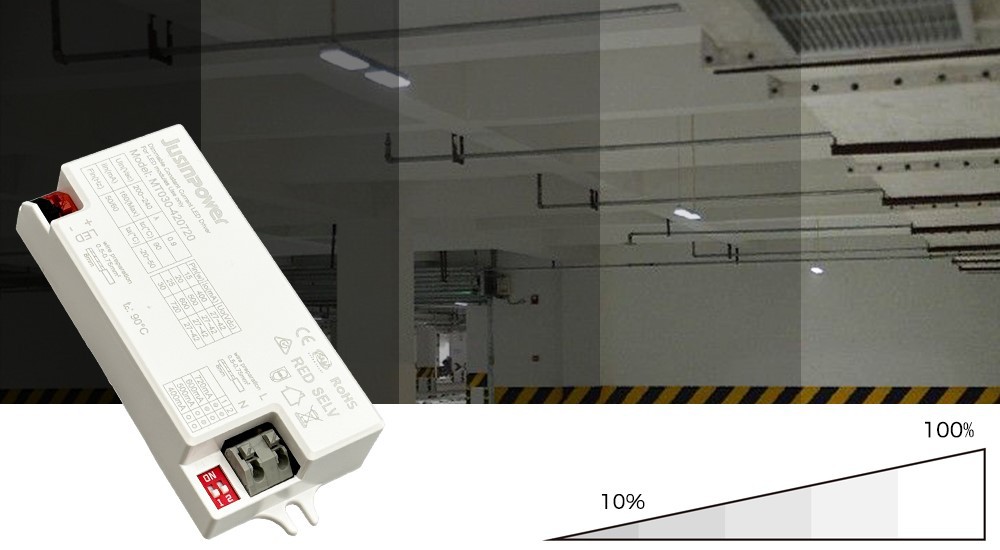

Esnek aydınlatma kontrolü için pürüzsüz bir 10-100% karartma aralığı sunan PWM karartmayı destekler.

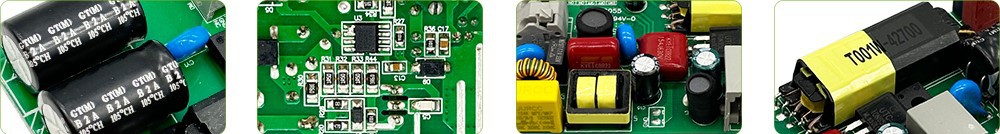

Yüksek Frekanslı Düşük Marka IC Yeterince EMC Bileşenleri Verimliliği Artırdı
Empedans kapasitörü

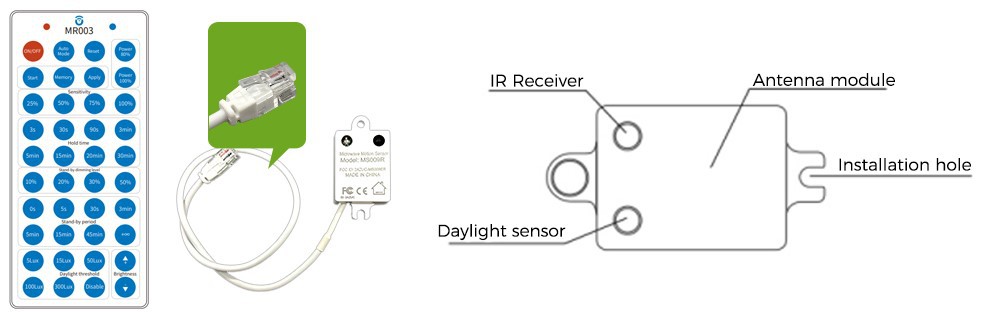

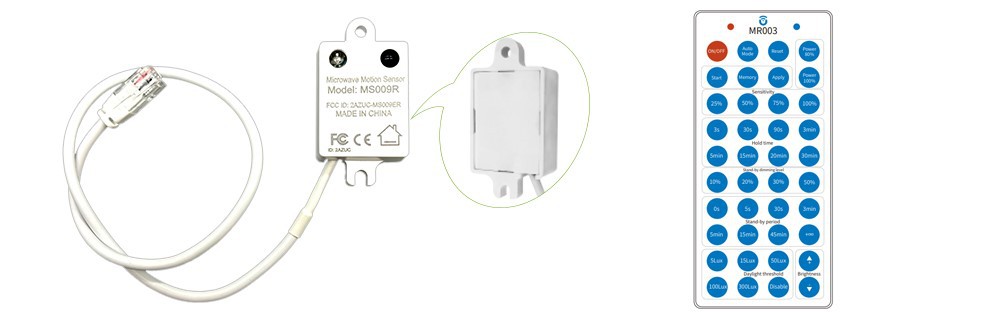

Sensör modülü hakkında
Denetleyicinin teknik parametreleri
|
Anahtar |
İşlev |
|
|
Açık\/kapalı |
Hareket modu olmadan ışığı kalıcı olarak aç veya kapalı ayarlamak |
|
|
Otomobil |
Sensör moduna geçin ve en son sensör ayarını geri yükleyin |
|
|
Sıfırlamak |
Sensörü varsayılan bir ayarda çevirin (3s tutma süresi, 0 s stand-by dönem, lüks devre dışı,% 100 hassasiyet). |
|
|
Güç (%80\/%100) |
Güç çıkışını hızlı bir şekilde% 80 veya% 100 olarak ayarlamak |
|
|
Parlaklık (+\/-) |
Uzun, gücü% 20'den% 100'e ayarlamak için bu düğmeye basın, kalıcı modda veya sensör modunda mevcuttur. |
|
|
Başlangıç |
Program Modu |
1. Program moduna BAŞLAT'a basın, ardından ①Sensitivity ② Tutma Zamanını seçin ③ Someting Seviyesi ④ Standby Dönemi ⑤ Gün ışığı eşiği ayarlayın. 2. Adım 1'de seçilmiş parametreleri kaydetmek için bellek basın. 3. ①-⑤ parametrelerini hedef sensöre iletmek için Uygula düğmesine basın. Açıklama: Başlangıçtan sonra, 30'lar içinde ①-⑤ parametre düğmesinden herhangi birine basmanız gerekir, herhangi bir düğmeye basın arasındaki zaman penceresi 30'lardır, 30'lar içinde herhangi bir düğmeye basılmazsa program modundan çıkacaktır. |
|
Hafıza |
Kaydet ayarı |
|
|
Uygula |
Bir anahtar uygulanır |
|
|
Duyarlılık |
Bu alanda hareket algılanacak ve sensörü tetikleyebilecek. % 100 tespit alanı aynı zamanda en güçlü hassasiyet olarak bilinir. |
|
|
Zaman tutma |
Hareketli nesnelerden sonra% 100 parlaklık tutma süresi algılama alanından ayrılır. |
|
|
Stand-by Parting seviyesi |
Bekleme döneminde karartma seviyesi. |
|
|
Stand-By Dönem |
Tamamen değiştirilmeden önce düşük çıkışı tutan ışık süresi. "+∞" olarak önceden ayarlandığında, algılama alanında bir hareket yoksa ve o muz dönmezse ışık her zaman düşük çıkışta tutulur. |
|
|
Gün ışığı eşiği |
Ortam parlaklığının tanımlanması; Sadece ortam parlaklığı önceden ayarlanmış belirli lüks miktardan daha düşük olduğunda, sensör çalışacaktır; "Devre dışı bırak" olarak önceden ayarlandığında, sensör ortam parlaklığına bakılmaksızın hareketi algılayacaktır. |
|
Başvuru
Açma\/Kapalı İşlevi:
Gün ışığı eşiği "3 0 0Lux\/100Lux\/50Lux\/15Lux\/5Lux olarak ayarlanmıştır.
Gün ışığı eşiği "devre dışı bırakacak" olarak ayarlanmıştır. Hareketi tespit ettiğinde, insanlar ayrıldıktan sonra, bekleme döneminden sonra aydınlatın.
Dimmable kontrol\/koridor işlevi:
Gün ışığı eşiği "10Lux\/25Lux\/50Lux, stand-by dönem" 5s\/30s\/3 dakika\/5 dakika\/45 dakika "olarak ayarlanmıştır.
Algılama kapsamı:
Elektriksel Özellik:
TA 25 derecesinde ölçülen çıkış akımı 720mA
| ★ Verimlilik Vs Çıkış Voltaj Eğrisi | ★ Toplam harmonik bozulma, çıkış voltaj eğrisine karşı |
 |
 |

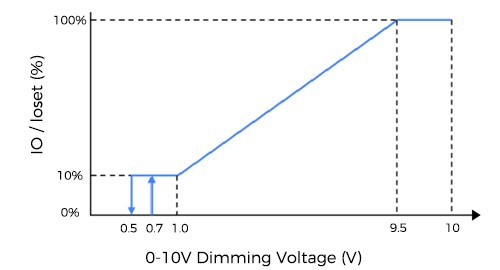

| ★ Güç Faktörü VS Çıkış Voltaj Eğrisi | ★ Çıkış akımı vs karartma voltajı (tipik) |
 |
 |

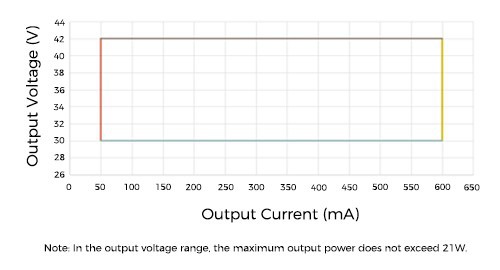

| ★ ömre karşı sıcaklık (derece) | ★ Çıkış Voltajı Vs Çıktı Akımı |
 |
 |

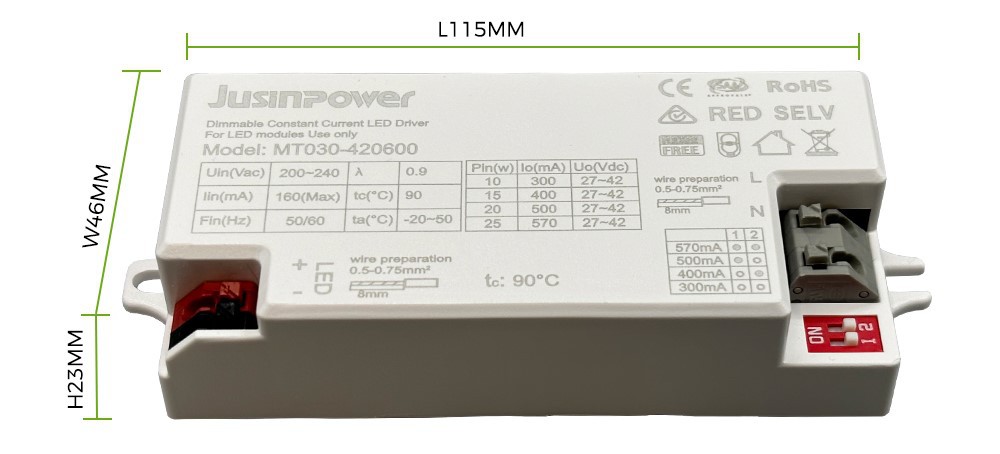

Boyut (mm)
Uzunluk: 115 Genişlik: 46 Yükseklik: 23

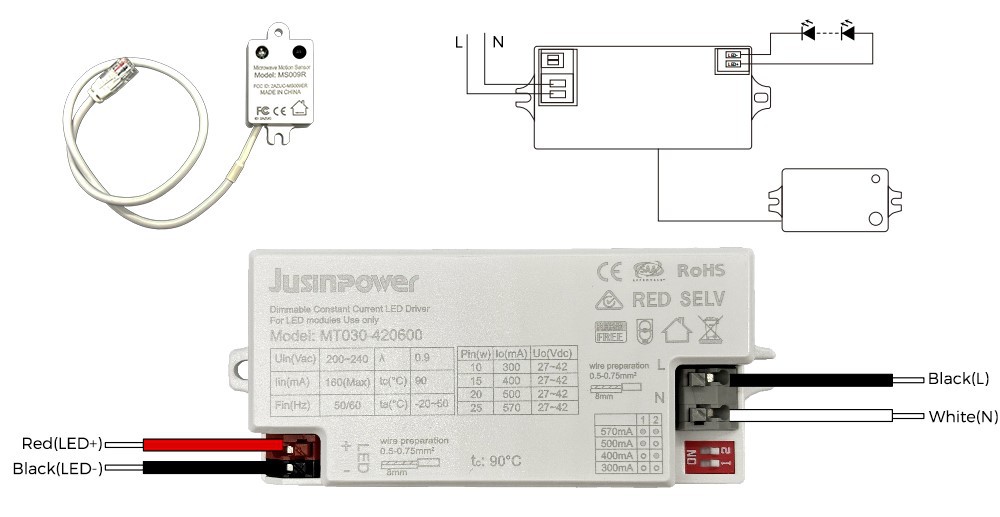

WiringDIAGRAM
AC voltaj girişi 180-265 v. DC çıkış terminali. 12V yardımcı arayüzü olan taraf, akıllı modüle bağlanabilir. Pozitif ve negatif kutuplarla işaretlenmiş, LED ışığını bağladığınız yerdir. Güç bir
harici daldırma anahtarı.
Ürün Ambalajı:
Popüler Etiketler: Üç Seviyeli Dimming Sınıf 2 Sensör Sürücüsü Harici Dip Anahtarı, Çin Üç Seviyeli Karartma Sınıf 2 Sensör Sürücüsü Harici Dip Anahtarı Üreticileri, Tedarikçileri, Fabrika, 3cct Seç, 3cct Beyaz Trim, CCT Seçilebilir LED Düz Panel, Güç 55W, Radar Sensör Sürücüsü, tek kanallı çıktı
Mt 030-420600
|
Performans |
|||||||
|
Model |
Mt 030-420600 |
||||||
|
Giriş |
Gerilim |
180-265 Vac |
|||||
|
Frekans Aralığı (HZ) |
50\/60Hz |
||||||
|
Yeterlik |
%87@230VAC Tam Yük |
||||||
|
Güç faktörü |
0. 9@180Vac\/60Hz'den büyük veya eşit. |
||||||
|
0 'dan büyük veya eşit. 9@230Vac\/60Hz, tam yük |
|||||||
|
{{0 }.9@265vac\/60Hz'den büyük veya eşittir, tam yük |
|||||||
|
THD (tam yük) |
<10 %@180Vac full load |
||||||
|
AC Akım (MAX) |
{0 }.14a@180vac tam yük |
||||||
|
Bekleme Gücü |
<1W |
||||||
|
Inrush akımı (Soğuk Motor Başlangıç) Max |
180V 20a Pik, 500us Süre (% 10 Ipeak) |
||||||
|
230V 25A zirvesi, 600us süresi (% 10 ipek) |
|||||||
|
265V 35A Pik, 800us Süre (% 10 Ipeak) |
|||||||
|
Sızıntı Akımı (Maks) |
<0.15mA@265V |
||||||
|
Çıktı |
Akım (MA)\/voltaj (VDC) Güç (W) |
30-42 VDC\/600MA\/21W |
|||||
|
Mevcut dalgalanma
|
<5% |
||||||
|
Kanal |
1 Çıkış Kanalı |
||||||
|
Doğrusal düzenleme |
±5% |
||||||
|
Yüksüz çıkış voltajı |
<50V |
||||||
|
Başlangıç Zamanı
|
<0.5S@265V ＜1S@180V |
||||||
|
Yardımcı voltaj |
12V\/100mA |
||||||
|
İşlev |
Karartma yöntemi |
5V PWM (Sinema Motoru Taşıma Sistemi) |
|||||
|
Karartma akımı |
/ |
||||||
|
Karartma aralığı |
%10 -100%(standart) |
||||||
|
Gücü ayarlayın |
Dördüncü dişli daldırma |
||||||
|
Koruma |
Aşırı sıcaklık |
/ |
|||||
|
Aşırı yük |
Yüksek yük voltajı girilemeyecek kadar yüksek koruma. Normale Dön Serbest bırakıldıktan sonra |
||||||
|
Kısa devre |
Hıçkırık moduna girin ve normale dön Serbest bırakıldıktan sonra |
||||||
|
Boyut |
|||||||
|
Uzunluk |
115 Milimetre |
||||||
|
Genişlik |
46 mm |
||||||
|
Yükseklik |
23 mm |
||||||
|
Montaj uzunluğu |
105g |
||||||
|
Ağırlık (g) |
100g |
||||||
|
Çevre |
|||||||
|
Güvenlik standardı |
EN61347 |
||||||
|
CE |
EN61347 |
||||||
|
Çalışma sıcaklığı |
-20 dereceye kadar 50 dereceye kadar |
||||||
|
Depolama sıcaklığı, nem |
-20 dereceye kadar 85 dereceye kadar, 20-90%rh |
||||||
|
Garanti TC |
50000HOUR (S) @TC: 80 derece |
||||||
|
Dalgalanma koruması |
L-N 500V |
||||||
|
IP derecesi |
/ |
||||||
|
Malzeme |
/ |
||||||
|
Seri sürücü |
|||||||
|
Model |
Maksimum güç |
Giriş voltajı |
Çıkış voltajı |
Çıktı Akımı |
Güç faktörü |
Güç Düzenleme |
Yeterlik |
|
Mt 030-420600 (Titreşimsiz) |
21W |
180-265 Vac |
30-42 VDC |
600ma |
0.9 |
Ayarlanabilir |
87% |
|
Mt 030-420720 |
26W |
180-265 Vac |
30-42 VDC |
720mA |
0.9 |
Ayarlanabilir |
88% |
Denetleme

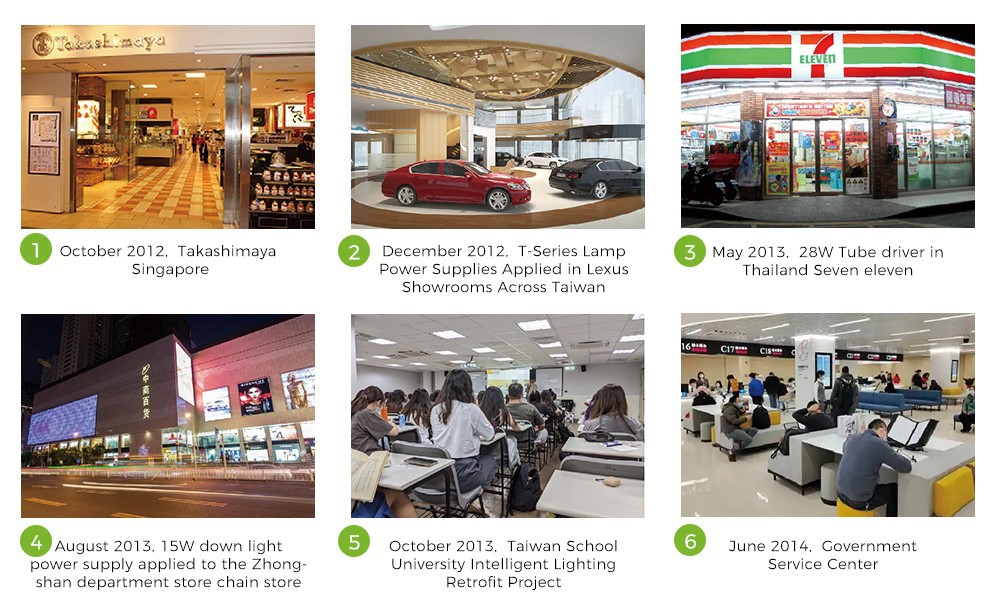

Başarılı Davalar
