1. Temel kavram: Minyatür devre kesici (MCB), içinden akan akım ayarlanan değeri aştığında devrenin bağlantısını otomatik olarak kesmek için kullanılan elektromanyetik bir cihazdır. Gerektiğinde MCB de normal bir anahtar gibi açılıp kapatılabilmektedir. Bu cihazlar, farklı kısa devre akımı yetenekleri de dahil olmak üzere, DC güç kaynağı için 220 volt ve AC güç kaynağı için 240/415 volt olarak derecelendirilmiştir. Minyatür devre kesiciler, yerel kontrol anahtarları, belirli cihazlar veya ekipmanlar için aşırı yük koruma cihazları ve hataları önlemek için izolasyon anahtarları gibi çeşitli işlevleri yerine getirir. Minyatür devre kesici prensibi

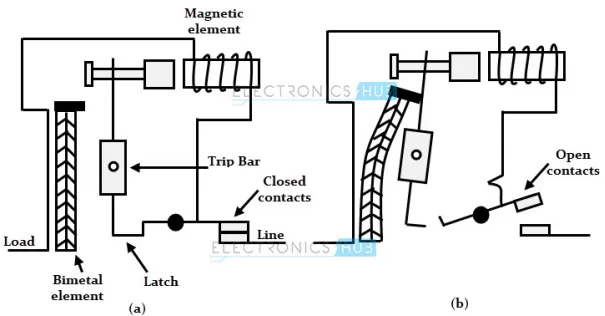

Şekil aşağıda gösterilmiştir:

2. Devre kesici tipi:

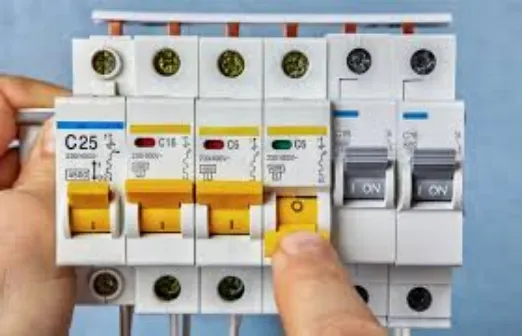

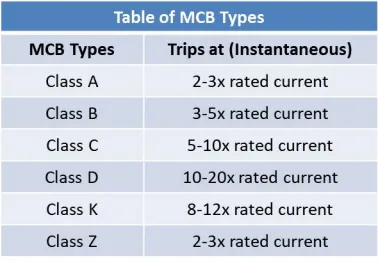

Devre kesicilerin genellikle A, B, C ve D olmak üzere dört açma özelliği vardır:

A Tipi devre kesici: Nominal akımın 2 katı, nadiren kullanılır, genellikle yarı iletken koruma için kullanılır (genellikle sigortalar kullanılır)

B Tipi devre kesici: Nominal akımın 2-3 katı, genellikle saf dirençli yükler ve düşük voltajlı aydınlatma devreleri için kullanılır, genellikle ev aletlerini ve kişisel güvenliği korumak için ev dağıtım kutularında kullanılır, şu anda daha az kullanılmaktadır.

C Tipi devre kesici: Nominal akımın {{0}} katı, 0,1 saniye içinde açma yapması gerekir, bu karakteristiğe sahip devre kesiciler en yaygın olarak büyük bağlantı akımlarına sahip dağıtım hatlarını ve aydınlatma hatlarını korumak için kullanılır.

D Tipi devre kesici: Nominal akımın 10-20 katı, çoğunlukla anlık akımın büyük olduğu elektrik ortamlarında kullanılır ve genel evlerde daha az kullanılır. Büyük endüktif yüklere ve büyük darbe akımlarına sahip sistemler için uygundur ve genellikle büyük darbe akımlarına sahip ekipmanları korumak için kullanılır.

Çoklu akım olarak adlandırılan şey, darbe akımı direncidir. Anahtar belirli bir süre içinde tetiklenmiyor. Özelliği darbe akımını önlemektir.

Alçak gerilim devre kesici bağlantı kesme türü seçimi: Devre kesici bağlantı kesme türleri arasında aşırı akım bağlantı kesme, düşük gerilim bağlantı kesme, paralel bağlantı kesme vb. bulunur.

Aşırı akım serbest bırakma: Uzun gecikmeli, kısa gecikmeli ve anlık olarak aşırı yük serbest bırakma ve kısa devre akım serbest bırakmaya ayrılabilir ve aşırı akım serbest bırakma en yaygın kullanılanıdır.

Aşırı akım serbest bırakma eylemi akımının ayar değeri sabit veya ayarlanabilir, genellikle çubuğun döndürülmesi veya ayarlanmasıyla ayarlanabilir. İki elektromanyetik aşırı akım salınım yöntemi vardır: sabit ve ayarlanabilir. Elektronik aşırı akım bobini genellikle ayarlanabilir.

Devre kesicinin kesme kapasitesi: maksimum kısa devre akımına dayanma yeteneğini ifade eder, dolayısıyla döner devre kesicinin kesme kapasitesi, koruma cihazının kısa devre akımından daha büyük olmalıdır.

Aşırı akım bobini, kurulum yöntemine göre sabit kurulum ve modüler kurulum olarak ikiye ayrılır. Sabit cihaz devre kesicidir ve devre kesici fabrikadan çıktığında bir bütün halinde işlenir. Ürün fabrikadan çıktıktan sonra serbest bırakıcının nominal akımı ayarlanamaz. Modüler kurulum ayırıcısı, herhangi bir zamanda ayarlanabilen ve güçlü bir esnekliğe sahip olan devre kesicinin kurulum modülü olarak kullanılır.

Anlık tür: 0.02s, kısa devre koruması için kullanılır;

Kısa gecikme türü: 0.1-0.4s, kısa devre ve aşırı yük koruması için kullanılır;

Uzun gecikme tipi: 10 saniyeden az, aşırı yük koruması için kullanılır;

Yaygın olarak kullanılan DZ serisi hava anahtarları (kaçak korumalı minyatür devre kesiciler) aşağıdaki özelliklere sahiptir:

C16, C25, C32, C40, C60, C80, C100, vb.; burada C, C'nin açma akımı karakteristiğini, yani açma akımını temsil eder. Örneğin, C20, 20a'nın açma akımını temsil eder ve açma karakteristiği C eğrisidir. 3500W şofbenlerin montajında ​​genel olarak C20 devre kesiciler, 6500w şofbenlerin montajında ​​ise genellikle C32 devre kesiciler kullanılmaktadır.

3. Bir devre kesici seçerken, her bir lambanın aşırı akım akımı, çalışma akımı ve hattın genel kapasitesi dahil olmak üzere çeşitli faktörleri göz önünde bulundurmanız gerekir. İşte nasıl hesaplanacağına dair basit, adım adım bir kılavuz:

A. Her lambanın aşırı akımını belirleyin

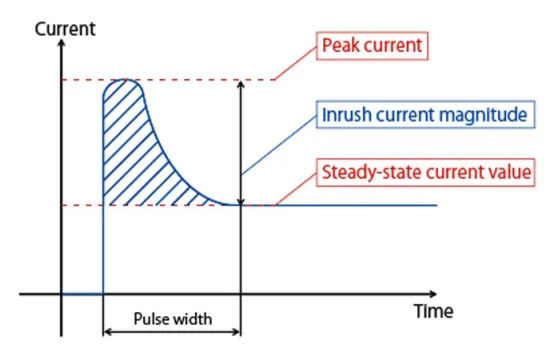

Her yeraltı lambasının dalgalanma akımı teknik parametrelerinde belirtilmiştir. Tipik olarak LED lambaların dalgalanma akımı 2kV ile 6kV arasındadır, ancak gerçek dalgalanma akımı (amper cinsinden) spesifik tasarıma bağlıdır. Bu değer yüzlerce amper veya daha yüksek olabilir ve süresi genellikle çok kısadır (mikrosaniye).

Her bir lambanın dalgalanma akımı 200A (varsayılan değer) olarak işaretlenmişse bu, tek bir lambanın dalgalanma koşulları altındaki tepe akımıdır.

B. Toplam dalgalanma akımının hesaplanması

Teorik olarak, bağlı tüm lambalarda aynı anda dalgalanma meydana gelirse, dalgalanma akımları üst üste binecektir. Yani, 50 lamba bağlandığında her lambanın dalgalanma akımının 200A olduğunu varsayarsak:

Toplam dalgalanma akımı=50 *200A=10,000A

Bu yalnızca teorik toplam dalgalanma akımıdır. Uygulamada hat düzeni ve kablo uzunluğu gibi faktörlerden dolayı tamamen üst üste bindirilmeyebilir.

MCB'nin kurulum ortamı sıcaklığı 30 dereceyi aştığında veya birden fazla MCB yan yana kurulduğunda, monte edilen sürücülerin sayısı azalacak ve yeniden hesaplanması gerekecektir.

- Elektrikçiler genellikle ev aydınlatması için B tipi MCB'yi ve ticari aydınlatma için C tipi MCB'yi kullanmayı düşünürler.

4. Devre kesiciyi seçerken, dalgalanma akımını dikkate almanın yanı sıra aşağıdaki faktörleri de göz önünde bulundurmalısınız:

- Anma akımı: Devre kesicinin anma akımı, sistemin çalışma akımından büyük olmalıdır. Öncelikle normal çalışma sırasında 50 lambanın toplam çalışma akımını hesaplayın ve ardından uygun nominal akıma sahip bir devre kesici seçin.

- Aşırı akım taşıma kapasitesi: Devre kesicinin kısa süreli aşırı gerilim taşıma kapasitesi (geçici akım dayanma kapasitesi), sistemin karşılaşabileceği toplam aşırı gerilim akımını karşılayabilecek kapasitede olmalıdır. Genellikle, aşırı akım spesifikasyonu ürünün kısa süreli dayanma kapasitesinde işaretlenecektir; örneğin "Icu 10kA"; bu, ürünün 10kA'lık kısa süreli bir aşırı akıma dayanabileceği anlamına gelir.

"Icu 10kA", aynı zamanda nihai kısa devre kesme akımı olarak da bilinen, devre kesicinin nominal nihai kısa devre kesme kapasitesini ifade eder. Bu parametre, aşırı kısa devre koşullarında devre kesicinin güvenli bir şekilde kesebileceği maksimum akımı gösterir. Bu örnekte 10kA, devre kesicinin kısa devre durumunda 10,000 amperlik (10kA) akıma zarar görmeden dayanabileceği ve kesebileceği anlamına gelir.

Detaylı açıklama:

Icu (Nominal Kısa Devre Kesme Kapasitesi): Bu, kısa devre oluştuğunda, devre kesicinin kendisine kalıcı bir zarar vermeden, işlem sırasında güvenli bir şekilde kesebileceği maksimum akım değeridir (tepe akımı). Ancak aşırı koşullar altında bir kesinti tamamlandıktan sonra devre kesicinin bakımının yapılması veya değiştirilmesi gerekebilir.

İşlev:

Gerçek uygulamalarda devrede kısa devre meydana gelirse akım hızla çok yüksek bir değere yükselecektir. Icu 10kA, kabloların aşırı ısınmasını, ekipmanın hasar görmesini veya yangını önlemek için devre kesicinin 10,000 ampere kadar kısa devre akımıyla karşılaştığında devreyi zamanında kesebileceği anlamına gelir.

Sistemdeki her bir lambanın aşırı gerilim akımı yüksekse ve aynı anda birden fazla lambanın aşırı akımları oluşabiliyorsa, aşırı gerilim akımını dağıtmak ve azaltmak için devreyi ek olarak koruyacak bir aşırı gerilim koruma cihazı (SPD) seçilmesi önerilir. devre kesici üzerindeki basınç.

5. Toplam dalgalanma akımı basitçe üst üste mi uygulanıyor? Uygulamada, toplam dalgalanma akımının basitçe üst üste bindirilmesi zorunlu değildir. Dalgalanma akımı genellikle geçici bir olgudur ve farklı cihazların dalgalanmaları aynı anda meydana gelmeyebilir. Ayrıca hat düzeni, tel ve kablo uzunluğu gibi faktörler de gerçek darbe akımını etkileyecektir. Bu nedenle pratik uygulamalarda, geçici aşırı dalgalanma akımlarından dolayı sistemdeki ekipmanların veya devre kesicilerin zarar görmesini önlemek için aşırı gerilim koruma cihazları (SPD'ler) kurulabilir.

Çözüm:

- Çalışma akımı devre kesicinin nominal akımını seçmek için kullanılır.

- Aşırı akım, devre kesicinin kısa vadeli aşırı akım taşıma kapasitesini (geçici dalgalanma kapasitesi) seçmek veya aşırı gerilim akımlarını dağıtmak ve bastırmak için uygun aşırı gerilim koruma cihazlarını kurmak için kullanılır.
